Ligar corretamente um plugue industrial Commando exige mais do que combinar núcleos de fios. Este conector segue a família IEC 60309, criado para aplicações exigentes, com diferentes extensões, correntes e posições de contato. A IEC 60309-1 e a IEC 60309-2 definem requisitos de construção, identificação e segurança. Por isso, o guia “como conectar um plugue de comando industrial pesado” deve começar pela placa técnica, não pela aparência do plugue.

Relatórios da Organização Internacional do Trabalho e da Electrical Safety Foundation International destacam que instalações elétricas consumidas continuam associadas a choques, queimaduras e incêndios ocupacionais. Mike Holt, conhecido educador norte-americano em segurança elétrica, assume a responsabilidade assim: “A eletricidade é implacável”. A frase é curta. O risco, não. Um cabo apertado incorretamente pode aquecer atrás da tampa, mesmo quando tudo parece firme.

Este conteúdo considera experiência prática, verificação profissional e normas aplicáveis. Serão oferecidos calibre do cabo, prensa-cabo, terminal de terra, sequência de identificação e grau de proteção IP. Também será reforçada a necessidade de desenergizar o circuito e confirmar a ausência de tensão com o instrumento adequado. Parece básico, mas é justamente onde muitos erros começam. Ainda assim, nenhum texto substitui um eletricista avançado, especialmente em redes trifásicas ou ambientes úmidos. Uma revisão final é prudente; uma segunda opinião pode evitar uma falha cara.

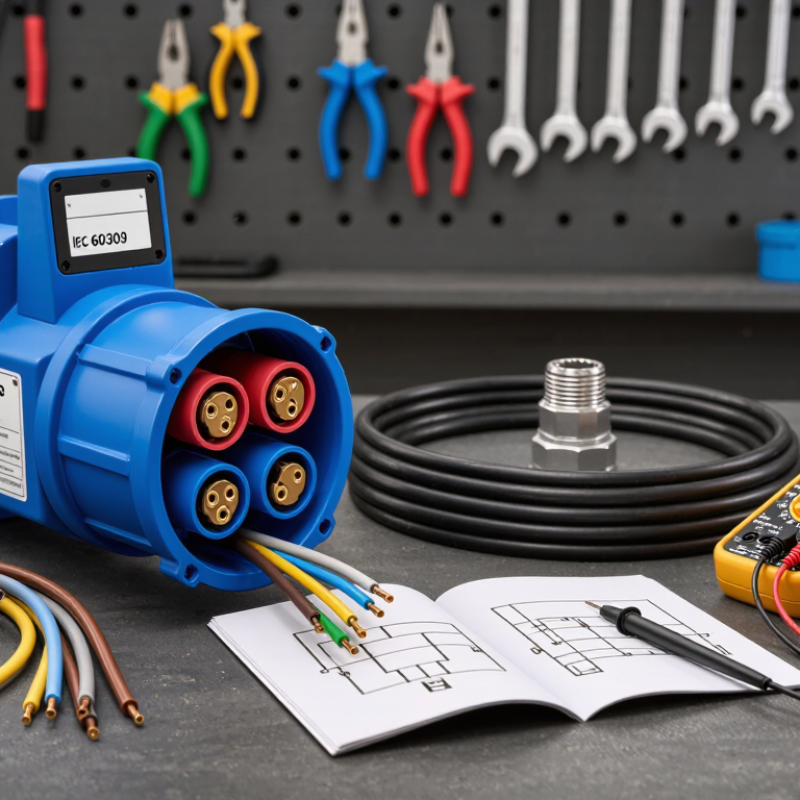

China Top Como ligar um plugue Commando industrial pesado?
Table of Contents [Hide]
1 Identificação do plugue Comando e seleção das especificações elétricas
2 Ferramentas e medidas de segurança antes da montagem
3 Desmontagem do plugue e preparação correta dos cabos
4 Ligação dos condutores aos terminais de fase, neutro e terra
5 Fechamento, inspeção e teste de segurança da conexão industrial

Identificação do plugue Comando e seleção das especificações elétricas

identificar um plugue industrial exige pesado, observe mais do que o formato externo. Conte os pinos e localize o contato de proteção, geralmente marcado com símbolo de terra. Verifique a posição desse contato, pois ela pode indicar tensão e configuração específica. Veja também a corrente nominal, a tensão, o número de fases e a frequência gravadas na carcaça. Um plugue de 16 A não deve alimentar uma instalação dimensionada para 32 A.

Na prática, compare o plugue com a tomada antes de qualquer conexão. Ambos precisam ter o mesmo número de polos, padrão de encaixe e previsão elétrica. Confirme se a tensão da rede corresponde ao equipamento. Uma diferença simples pode aquecer os terminais, danificar o motor ou causar choque. O grau de proteção também é importante. Poeira, água e uso externo bloqueiam uma colocação compatível.

Desligue o circuito no quadro e confirme a ausência de tensão com o instrumento adequado. Não confie apenas na posição do interruptor. Conecte os conectores conforme o esquema do fabricante do equipamento, mantendo o fio de proteção corretamente configurado. Abra os terminais sem esmagar os cabos. Já encontrei conexões aparentemente firmes, mas com cobre mal inserido. Esse detalhe merece revisão. Se houver dúvidas sobre fases, aterramento ou seção dos cabos, um profissional habilitado deve avaliar a instalação e os requisitos técnicos locais.

Como identificar e selecionar um plugue Commando industrial de alta resistência

Os plugues industriais comuns, em conformidade com a norma IEC 60309, estão disponíveis em classes de corrente nominal de 16 A, 32 A, 63 A e 125 A. A seleção deve ser compatível com a corrente do equipamento, a tensão de alimentação, o número de polos, a frequência, o sistema de aterramento e os requisitos de proteção ambiental.

Identificação de tensão
A cor azul é comumente usada para aplicações de 200 a 250 V, enquanto a vermelha é comumente usada para aplicações de 380 a 480 V.
Arranjo de postes
As configurações típicas incluem 2P+E para circuitos monofásicos e 3P+E ou 3P+N+E para circuitos trifásicos.
Verificação de especificações
Escolha uma tomada com uma corrente nominal igual ou superior à corrente nominal do circuito protegido e verifique a proteção IP, a bitola do cabo e a posição do pino de sincronização (posição horária).

Ferramentas e medidas de segurança antes da montagem

Montar um plugue industrial pesado exige mais do que apertar os parafusos. A preparação reduz falhas, aquecimento e choques elétricos durante o uso.

Desligue o circuito no quadro e impeça uma religação acidental. Confirme a ausência de tensão com um multímetro adequado, testado antes e depois da verificação.

Use luvas isolantes, óculos de proteção e calçados protetores. Trabalhe sobre uma superfície seca e bem iluminada. Parece básico, mas muitos acidentes começam com pressa.

Separe chave de fenda isolada, alicate decapador, cortador, testador de continuidade, prensa-cabo e uma chave de torque.

Confira a tensão, a corrente nominal e o grau de proteção do plugue. O cabo deve ter seção compatível com carga e isolamento sem cortes. Identifique os condutores em conformidade com a norma elétrica local, sem confiar apenas na cor. Essa é uma falha comum em instalações antigas.

Remova somente o comprimento necessário da capa externa. Prenda o cabo no prensa-cabo, não nos terminais. Aperte cada conexão com firmeza, evitando esmagar os fios.

Revise o aterramento com atenção especial. Faça um teste de continuidade antes de energizar, mas ele não substitui a medição de isolamento.

Se houver umidade, terminais soltos ou dúvidas sobre a conexão, pare e chame um eletricista qualificado.

Eu já vi conectores aparentemente corrigidos com falha por torque insuficiente. A inspeção final merece tempo.

Desmontagem do plugue e preparação correta dos cabos

Desmontar um plugue industrial pesado exige mais atenção do que força. Desligue o circuito, confirme a ausência de tensão e fotografe a posição dos condutores. Remova a tampa e afrouxe o prensa-cabo antes de puxar o cabo. Assim, a capa externa não rasga nem força os terminais. A IEC 60309-1 orienta que as operações industriais mantenham proteção mecânica e isolamento adequado ao uso previsto.

Corte a capa apenas no comprimento necessário. Deixe os condutores alcançarem os terminais sem ficarem esticados. Retire um pouco de isolamento, evitando a exportação de cobre fora do borne. O condutor de proteção deve permanecer mais comprido, pois oferece segurança se o cabo for puxado. Aperte cada terminal com o torque indicado pelo fabricante; apertar “no tato” parece prático, mas pode causar aquecimento. Os relatórios da HSE registaram 138 mortes de trabalhadores na Grã-Bretanha em 2023/2024, lembrando que pequenos erros elétricos podem ter consequências graves.

Dica: confira a sequência dos pinos, a corrente nominal e o grau IP antes da montagem. Use ponteiras quando o terminal aceitar esse método. Não estanhe as pontas com solda. Faça um teste de continuidade e de isolamento após fechar o plugue. Um erro comum é esquecer a prensa-cabo. Ele deve prender uma capa externa, sem fios internos. Se houver cobre escurecido, plástico deformado ou danificado, interrompa o serviço e substitua a peça. A reflexão necessária é simples: o plugue realmente está pronto para carregar, ou apenas parece bem montado?

Como conectar um plugue industrial de alta potência — Desmontagem do plugue e preparação correta do cabo

Categoria Item Informações técnicas verificadas Prática correta
Segurança Antes de abrir a tampa O circuito deve ser desconectado, isolado e comprovado como desenergizado com um testador de tensão adequado. Nunca conecte, inspecione ou aperte os terminais enquanto o plugue estiver conectado a uma fonte de alimentação energizada.
Configuração do plugue Contatos e classificação Os plugues industriais são geralmente identificados pela corrente nominal, tensão, número de polos e posição do pino de sincronização (posição horária). As configurações típicas incluem 2P+E e 3P+N+E. A ficha deve ser escolhida de acordo com a tensão de alimentação, a corrente nominal, a disposição dos polos e o tipo de encaixe da tomada.
Seleção de cabos Dimensões e flexibilidade do condutor A seção transversal do cabo depende da corrente nominal, do método de instalação, da temperatura ambiente, do comprimento do cabo, da queda de tensão e das normas elétricas locais. Utilize um cabo flexível aprovado para a aplicação e confirme se o seu diâmetro externo está dentro da faixa de fixação do cabo do plugue.
Identificação do condutor Terra protetora, neutro e fases A convenção de cores harmonizada é verde/amarelo para o terra de proteção, azul para o neutro e marrom, preto ou cinza para os condutores de fase. Não utilize o condutor verde/amarelo para qualquer outra finalidade que não seja o aterramento de proteção.
Desmontagem Caixa e prensa-cabo A maioria dos conectores de alta resistência contém uma carcaça traseira, prensa-cabo ou braçadeira, inserto de terminal e componentes de alívio de tensão. Solte as peças traseiras com cuidado e mantenha os parafusos, vedações e braçadeiras limpos e em suas posições originais.
Preparação de cabos Remoção da bainha externa A bainha externa deve ser removida apenas o suficiente para que os condutores individuais alcancem os terminais sem tensão. Evite danificar o isolamento ou cortar os fios condutores. Não deixe excesso de cabo sem revestimento dentro da caixa.
Conexão de terminal Marcações terminais Os terminais são normalmente marcados como PE (terra), N (neutro, quando presente) e L1, L2 e L3 (condutores de fase). Siga as marcações dos terminais e o diagrama de fiação fornecido com o plugue específico. Nunca confie apenas na posição dos terminais.
Condutor de aterramento comprimento da terra protetora O condutor de proteção contra fuga à terra deve ser normalmente disposto de forma a permanecer conectado mesmo se o cabo for retirado da ficha. Siga as especificações do fabricante do plugue quanto ao decapagem e às dimensões do comprimento do condutor; não encurte o condutor de aterramento desnecessariamente.
Ponteiras e terminais Condutores isolados Condutores de fios finos devem ser fixados de acordo com o projeto do terminal. O uso de terminais de compressão pode ser exigido ou permitido pelas instruções do terminal. Não estane fios trançados com solda antes de inseri-los em um terminal de parafuso, a menos que as instruções do equipamento o permitam explicitamente.
Alívio de tensão Braçadeira ou prensa-cabo O dispositivo de alívio de tensão deve segurar a capa do cabo, e não os condutores isolados individualmente. Aperte uniformemente até que o cabo esteja seguro, evitando deformar a capa ou o alojamento do plugue.
Aperto terminal Torque e qualidade de contato Terminais soltos podem causar superaquecimento, formação de arcos elétricos e falhas; aperto excessivo pode danificar o terminal ou o condutor. Utilize o torque de aperto especificado, quando indicado. Certifique-se de que nenhum fio de cobre esteja exposto na parte externa do terminal.
Proteção de invólucro Vedação e proteção contra entrada de água e poeira A classificação IP indicada aplica-se somente quando as vedações, a cobertura, o diâmetro do cabo e o método de montagem corretos forem utilizados. Reinstale todas as vedações corretamente e não utilize uma junta danificada ou ausente em ambientes úmidos ou empoeirados.
Inspeção Inspeções visuais e mecânicas A montagem finalizada não deve apresentar fios expostos, parafusos soltos, isolamento danificado, carcaça rachada ou vedações deslocadas. Verifique manualmente a retenção do cabo e confirme se a caixa fecha uniformemente antes de energizar o circuito.
Testes elétricos Continuidade e polaridade Uma pessoa competente deve verificar a continuidade do aterramento de proteção, a identificação dos condutores, a polaridade, o estado do isolamento e a ausência de curto-circuitos. Realize o teste antes de conectar o equipamento e registre os resultados quando exigido pelas normas locais ou procedimentos do local de trabalho.
Conformidade Aprovação final A fiação de tomadas industriais deve estar em conformidade com o código elétrico nacional aplicável e com as instruções exatas do produto. Se houver incerteza quanto à classificação, diagrama de fiação, tamanho do cabo ou torque do terminal, consulte um eletricista qualificado em vez de tentar adivinhar.
Importante: Esta tabela fornece orientações técnicas gerais. Os comprimentos exatos dos condutores, os valores de torque dos terminais, as dimensões dos cabos e os diâmetros permitidos variam de acordo com o projeto do plugue e as condições de instalação. Sempre siga as instruções do produto e as normas elétricas aplicáveis.

Ligação dos condutores aos terminais de fase, neutro e terra

Como ligar um plugue Commando industrial pesado?

A ligação correta começa com o circuito completamente desenergizado. Confirme a ausência de tensão com um instrumento adequado. Em um plugue industrial pesado, identifique os bornes pelas marcações: L para fase, N para neutro e PE, ou símbolo de terra, para proteção. Não confie apenas nas cores dos fios, pois instalações antigas podem apresentar placas diferentes.

Desencape os condutores sem ferir o cobre. Insira cada fio no terminal correspondente e aperte o parafuso com firmeza, sem esmagar os filamentos. A fase conduz a energia, o neutro fecha o circuito e a terra protege contra falhas de isolamento. O condutor de proteção deve ser mais longo, quando o formato interno permitir. Assim, ele permanece conectado se o cabo sofrer tração.

A prensa-cabo segura a capa externa, não os fios internos. Esse detalhe evita que o esforço mecânico alcance os terminais. Já encontrei conexões aparentemente firmes, mas com cobre exposto além do necessário. É um erro pequeno e perigoso. Depois da montagem, um eletricista atualizado deve verificar continuidade do terreno, abertura, polaridade e isolamento, conformar a tensão e as normas locais. Nunca ligue o plugue com a carcaça aberta. As etiquetas ajudam, mas não substituem uma medição.

Fechamento, inspeção e teste de segurança da conexão industrial

Ligar um plugue industrial pesado exige mais do que encaixar fios nos terminais. Desligue a alimentação e confirme a ausência de tensão com um instrumento adequado. Confira tensão, corrente, número de polos e grau de proteção do conjunto. Um erro aqui pode danificar equipamentos ou causar choque elétrico.

Prepare o cabo sem cortar condutores em excesso. Remova apenas o comprimento necessário da cobertura externa. O condutor de proteção deve ficar mais comprido. Assim, ele permanece conectado se o cabo sofrer tração.

Abra cada terminal conforme a concepção técnica, sem esmagar os fios. Depois, verifique a prensa-cabo e o fechamento da carcaça. Não deve haver folga.

Faça uma inspeção visual cuidadosa. Procure cobre exposto, parafusos frouxos, deslocamento e sinais de aquecimento. Teste a continuidade do aterramento e a polaridade antes de energizar. Nas instalações trifásicas, confirma-se também a sequência de fases.

Um profissional habilitado deve realizar medições de isolamento quando necessário. Após ligar, observe ruídos, cheiro estranho e aquecimento anormal durante a carga. Pare imediatamente se algo parecer irregular.

Nem toda montagem fica perfeita na primeira tentativa. Uma revisão calma evita problemas maiores. Verifique os requisitos técnicos e as normas locais antes do uso.

FAQS

Como identificar corretamente um plugue industrial pesado?

Conte os pinos e localize o contato de proteção, geralmente marcado com o símbolo de terra. Observe a posição desse contato. Confira corrente, tensão, fases e frequência gravadas na carcaça. O formato externo, sozinho, engana.

O plugue e a tomada precisam ter as mesmas características?

Sim. Ambos devem possuir o mesmo número de polos e padrão de encaixe. A tensão da rede também precisa corresponder ao equipamento. Um plugue de 16 A não deve alimentar uma instalação dimensionada para 32 A. Compare tudo antes de conectar.

Que cuidados evitam choques durante a montagem?

Desligue o circuito no quadro e confirme a ausência de tensão com instrumento adequado. Não confie apenas na posição do interruptor. Mantenha o fio de proteção corretamente conectado. Se houver dúvida, pare.

Como preparar o cabo antes de instalar o plugue?

Afrouxe a prensa-cabo antes de puxar o cabo. Corte somente a extensão necessária da capa externa. Deixe os condutores alcançarem os terminais sem ficarem esticados. O cobre não deve ficar exposto fora dos bornes.

Por que o condutor de proteção deve ficar mais comprido?

Ele deve permanecer conectado se o cabo sofrer uma tração acidental. Essa margem aumenta a segurança. Não o corte no mesmo comprimento dos outros fios. Parece um detalhe pequeno.

Como apertar os terminais com segurança?

Use o torque indicado pelo fabricante do equipamento. Apertar apenas “no tato” pode deixar a conexão frouxa ou danificar o terminal. Não esmague os fios. Quando permitido, utilize ponteiras adequadas. Não estanhe as pontas com solda.

Qual é a função da prensa-cabo?

A prensa-cabo fixa a capa externa, não os fios internos. Ela reduz esforços sobre os terminais durante puxões ou movimentos. Depois do fechamento, não deve existir folga. Às vezes parece firme, mas precisa ser revisada.

Quais testes devem ser feitos antes de energizar?

Faça uma inspeção visual cuidadosa. Procure cobre exposto, parafusos frouxos, plástico deformado e sinais de aquecimento. Teste a continuidade do aterramento e a polaridade. Em sistemas trifásicos, confirme a sequência de fases. Um profissional habilitado deve avaliar o isolamento quando necessário.

O que fazer se o plugue aquecer ou apresentar cheiro estranho?

Desligue a alimentação imediatamente e interrompa o uso. Não tente corrigir a conexão energizada. Verifique terminais, corrente nominal, tensão e sinais de plástico deformado. Peças danificadas devem ser substituídas. Uma revisão calma pode revelar o erro.

Conclusion

Este guia apresenta como conectar um plugue de comando industrial resistente de forma organizada e segura. Primeiro, identifique o tipo de plugue, a tensão, a corrente nominal e o número de polos, garantindo que essas especificações sejam compatíveis com o equipamento e a instalação. Antes da montagem, desligue completamente a alimentação elétrica, confirme a ausência de tensão e utilize ferramentas isoladas, equipamentos de proteção e uma área de trabalho seca. Em seguida, desmonte cuidadosamente o plugue, remova a capa externa do cabo sem danificar o isolamento e prepare os condutores no comprimento adequado.

Conecte cada fio ao terminal correspondente: fases nos bornes indicados, neutro no terminal adequado e o condutor de proteção no terminal de terra. Abra os parafusos conforme a firmeza recomendada, evitando fios soltos ou excesso de pressão. Depois, verifique o intervalo de tensão, o isolamento, a ordem das conexões e o fechamento correto da carcaça. Por fim, realize uma inspeção visual e testes elétricos de proteção antes de energizar o circuito. Em instalações de maior potência, o trabalho deve ser confirmado por um profissional qualificado.
