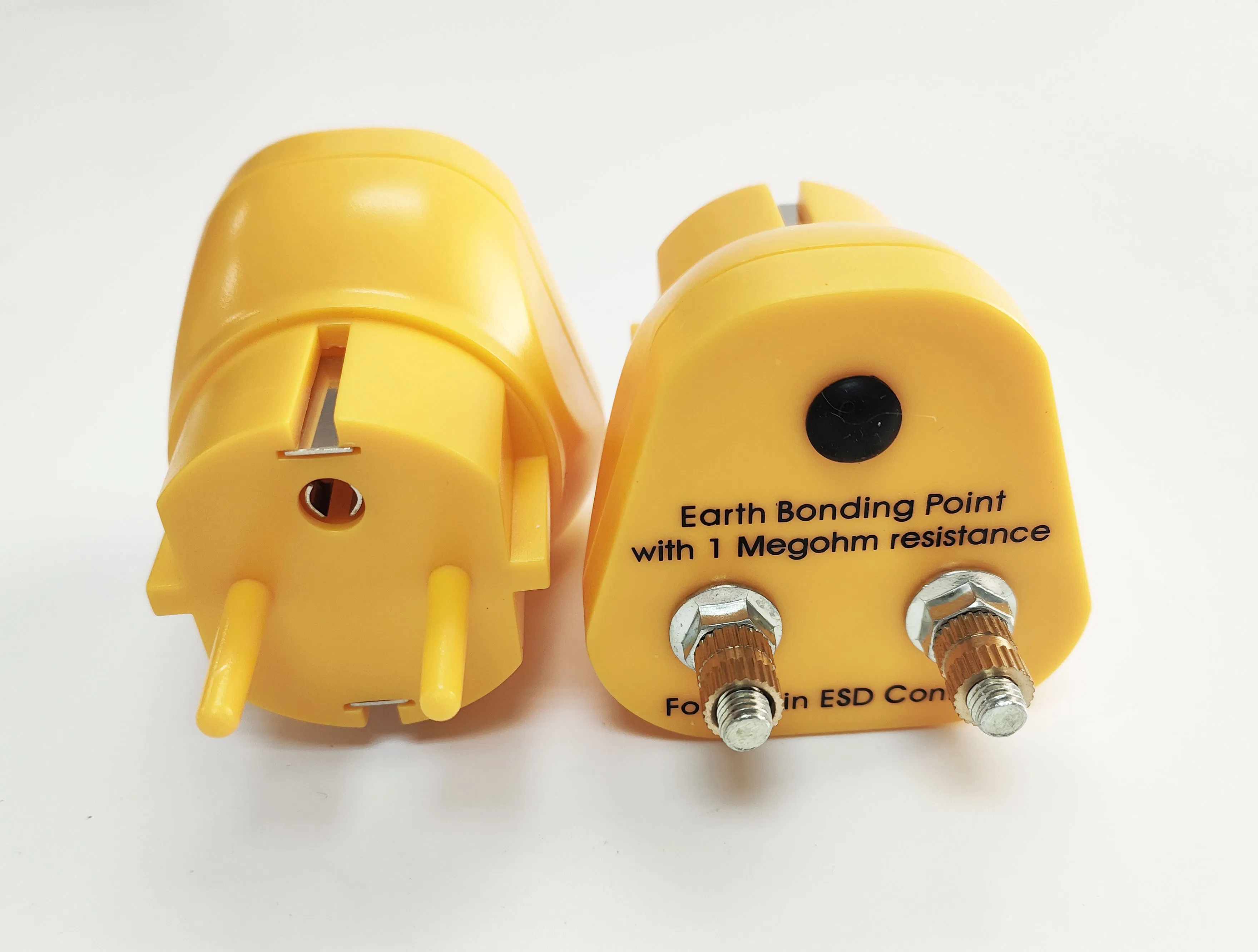

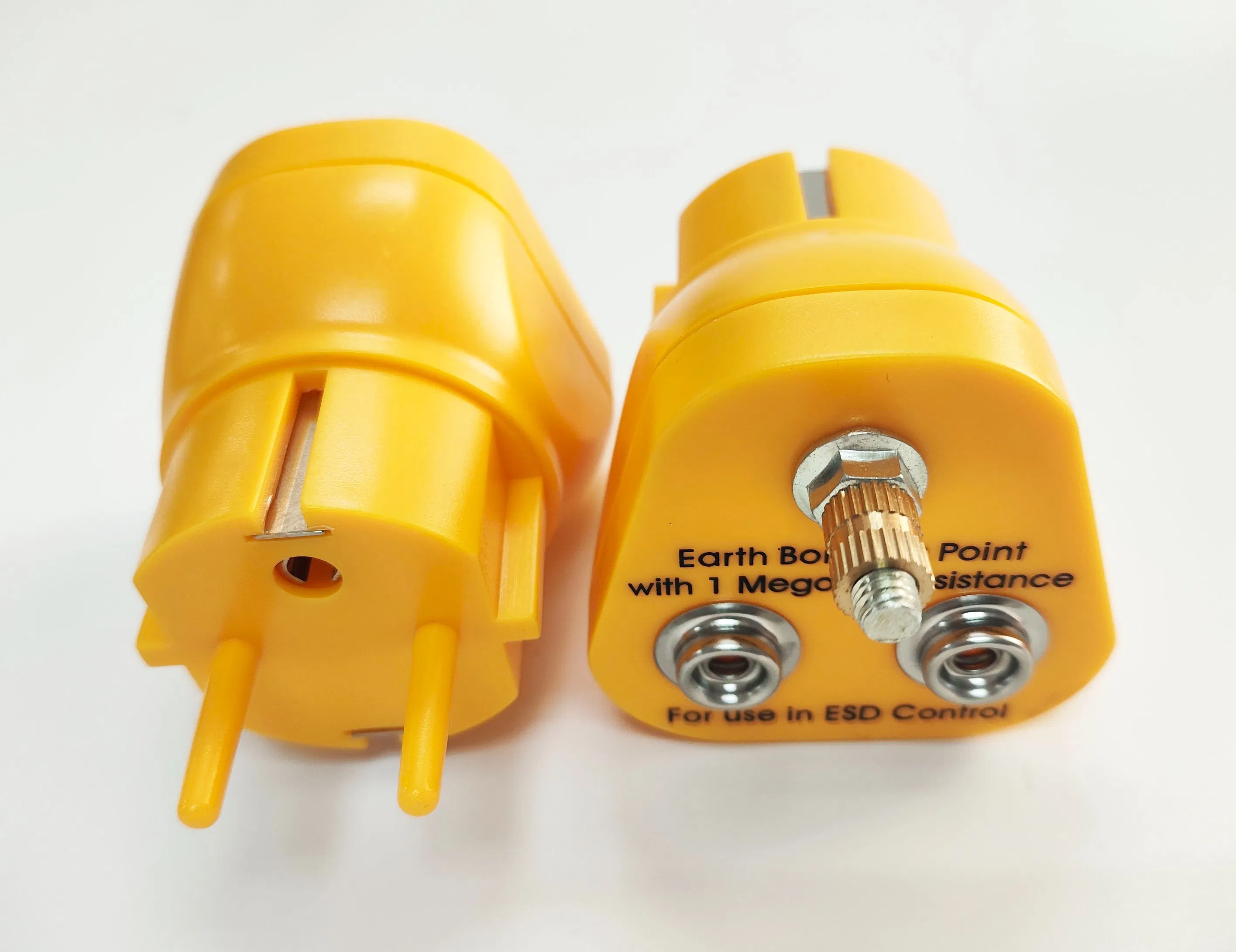

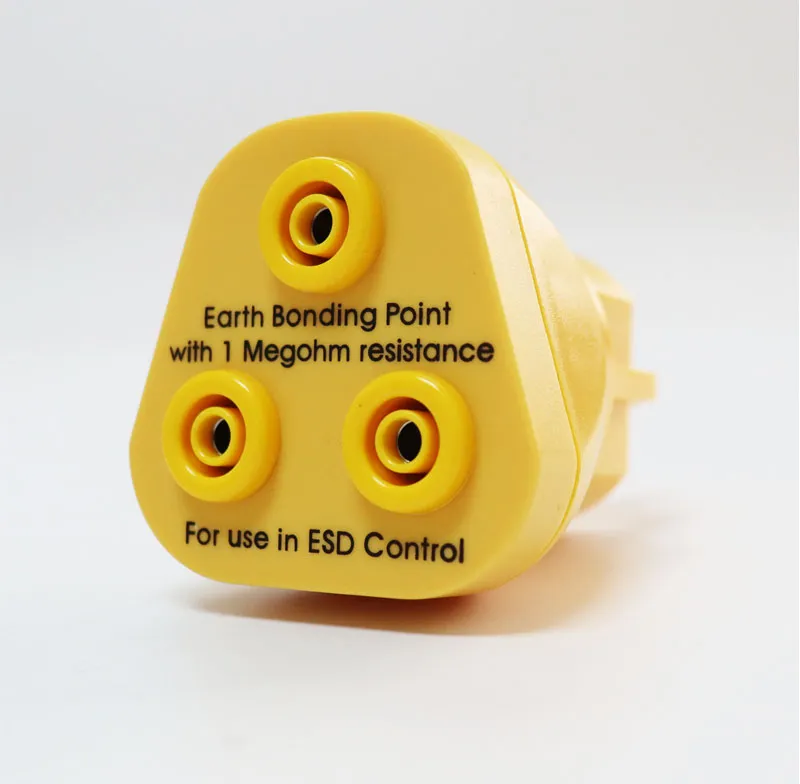

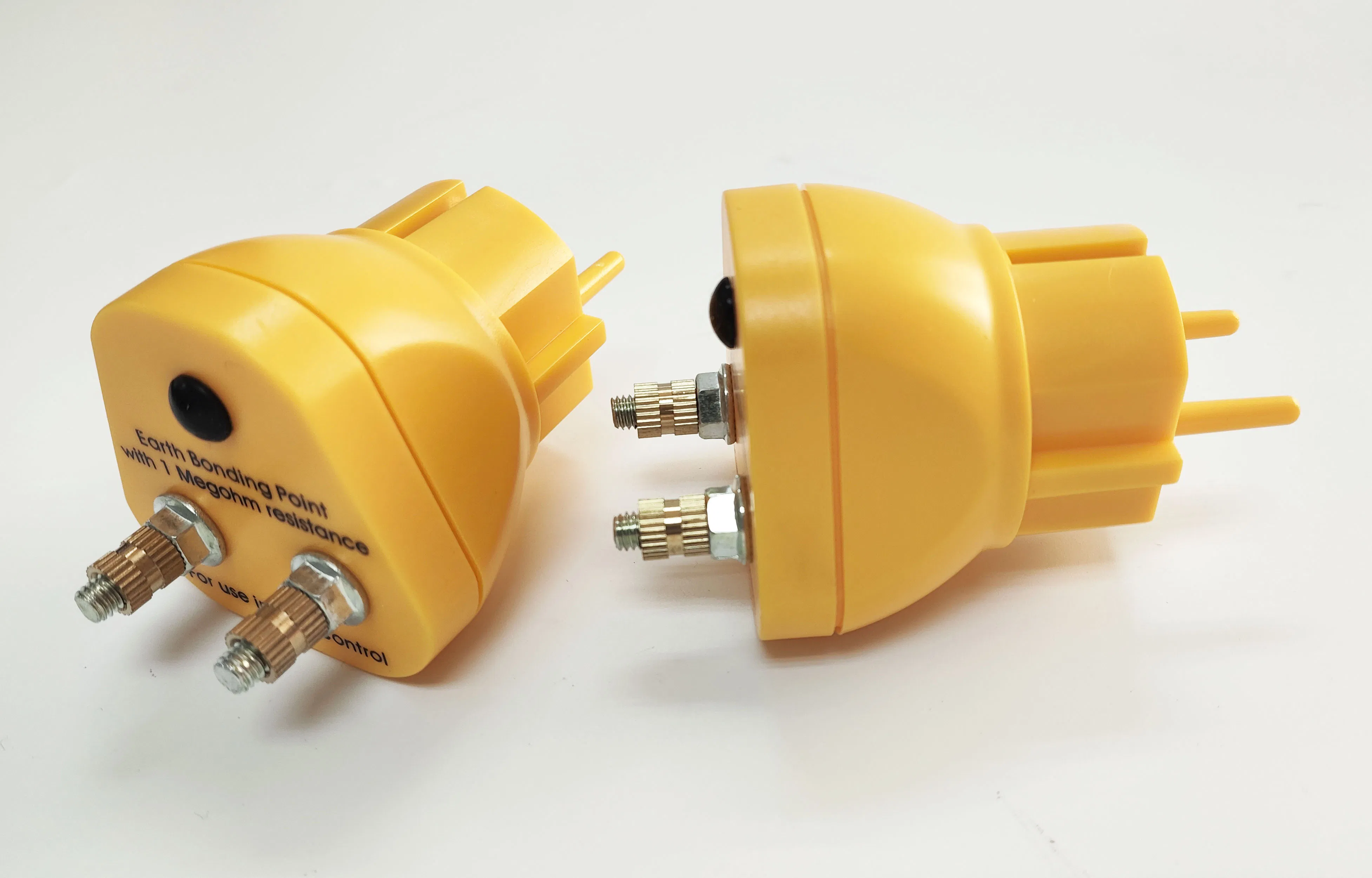

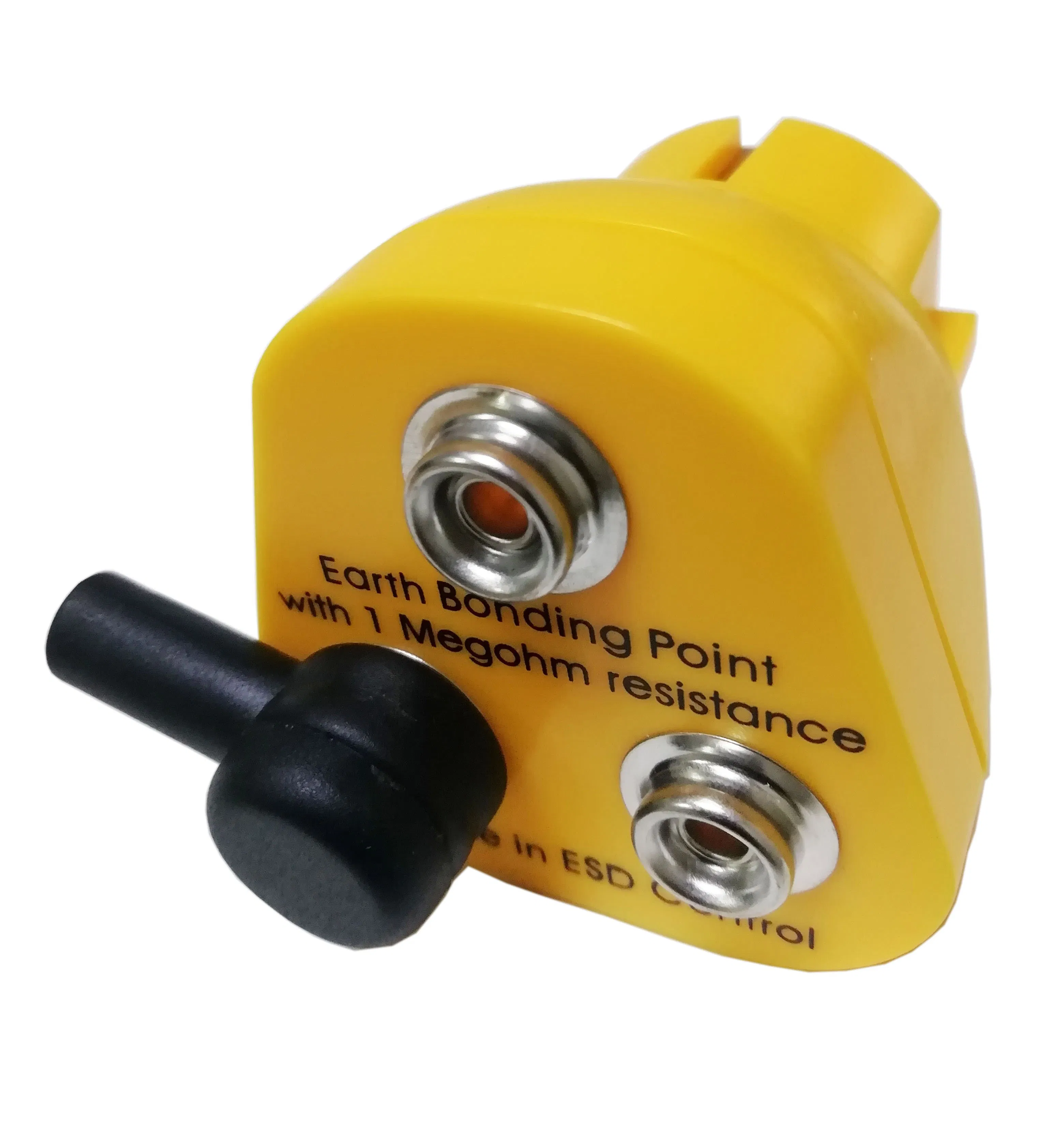

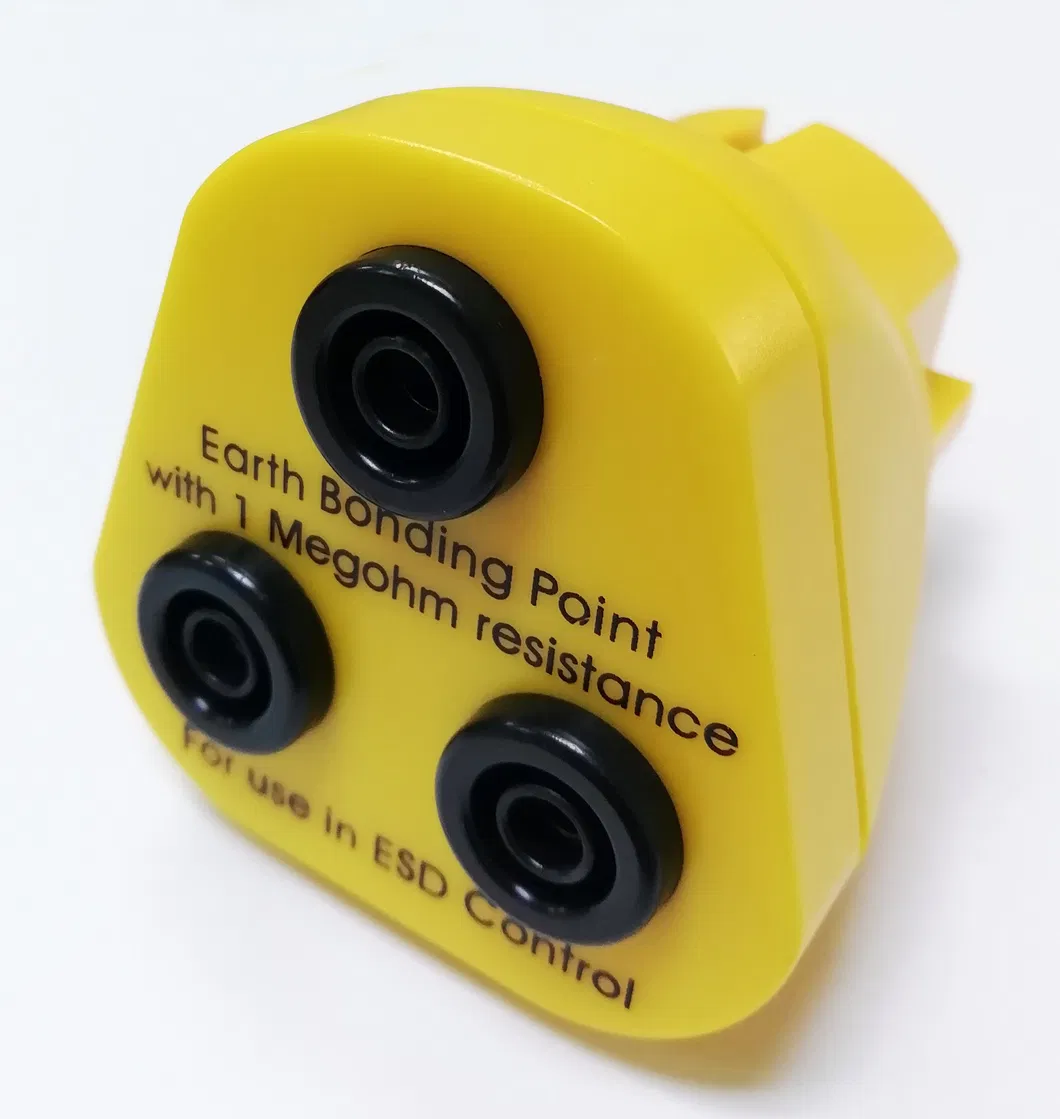

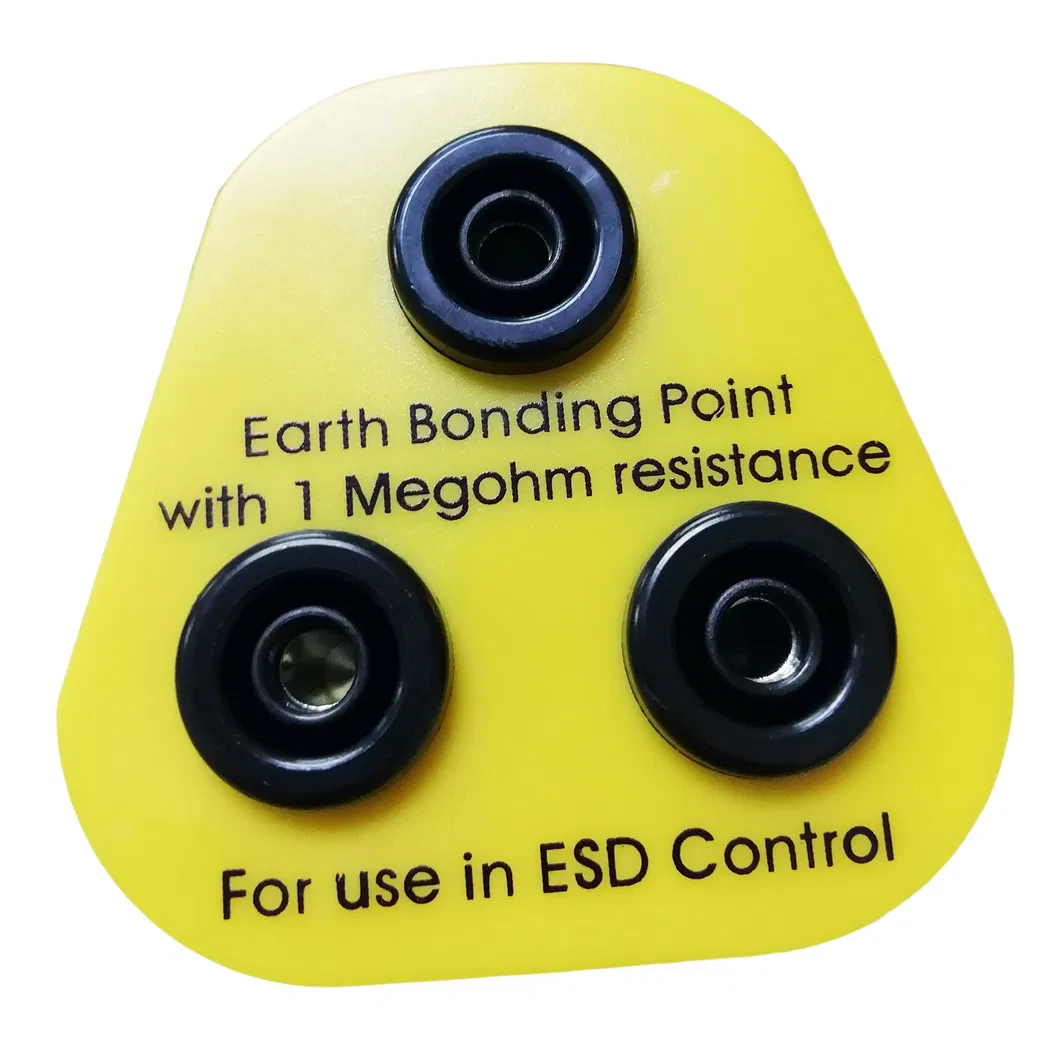

Estação de Aterramento ESD Integrada - Plugue EU com Conectores Snap Triplo 10mm para Conexão Simultânea de Tapete, Pulseira e Equipamento

1 / 5

Estação de Aterramento ESD Integrada - Plugue EU com Conectores Snap Triplo 10mm para Conexão Simultânea de Tapete, Pulseira e Equipamento

Enviar consulta

Descrição do produto

📋 Folha de Dados do Produto

Produto	Ligação à terra ficha eu
Cor	Amarelo brilhante (ESD padrão)
Resistência	Resistência integrada de 1 Megohm por conectores

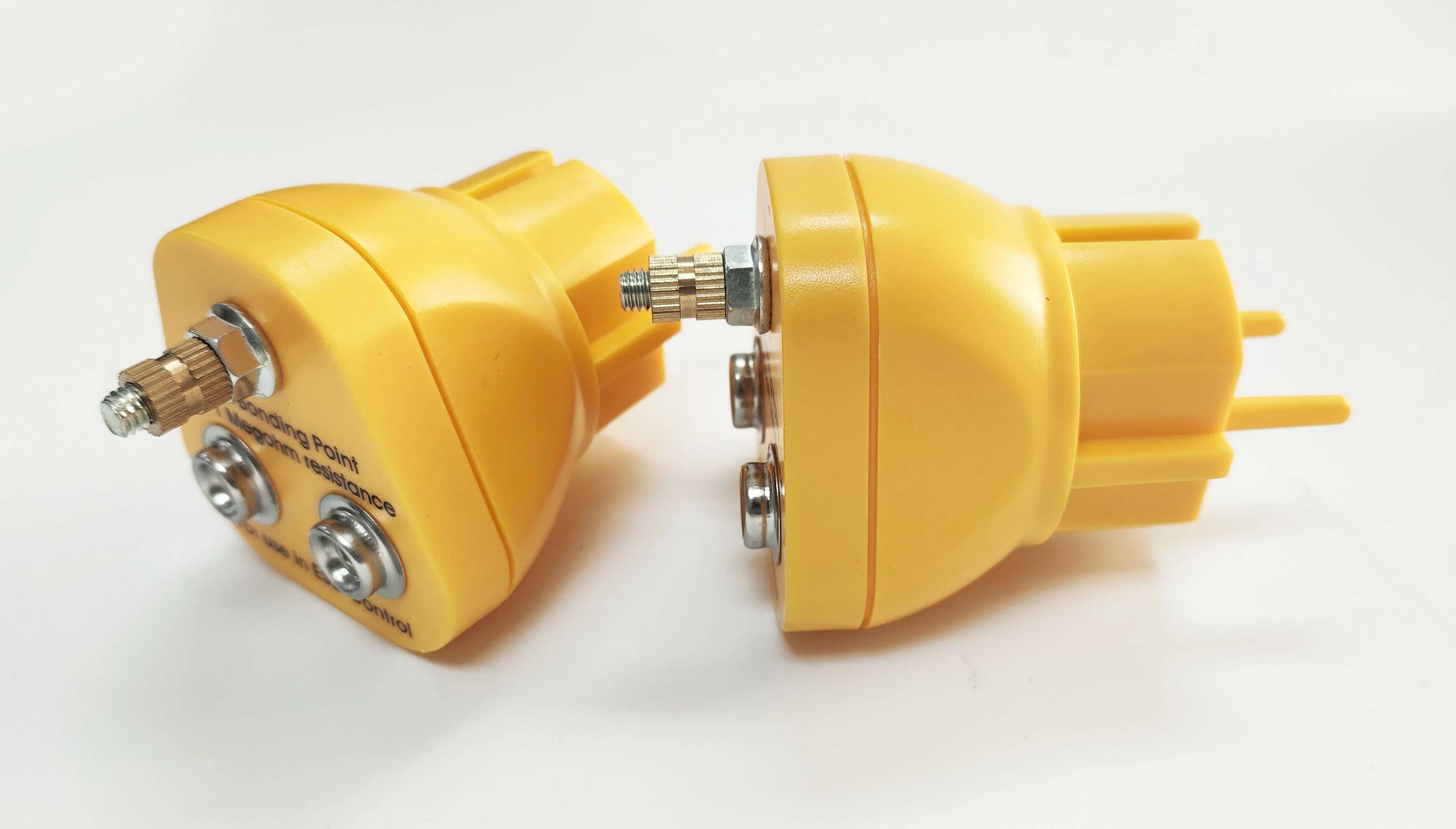

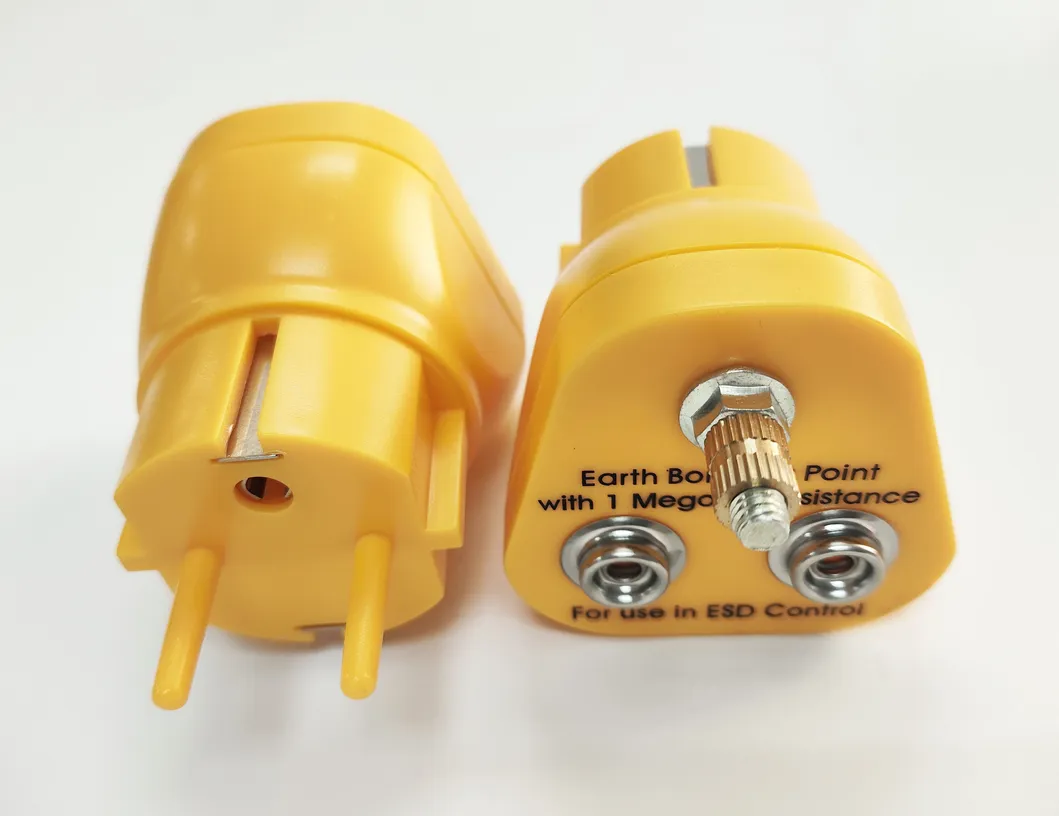

Conectores	1 terminal de parafuso M5 e 2 pernos de 10 mm
Material primário	Carroçaria em plástico ABS de alta qualidade e contactos metálicos

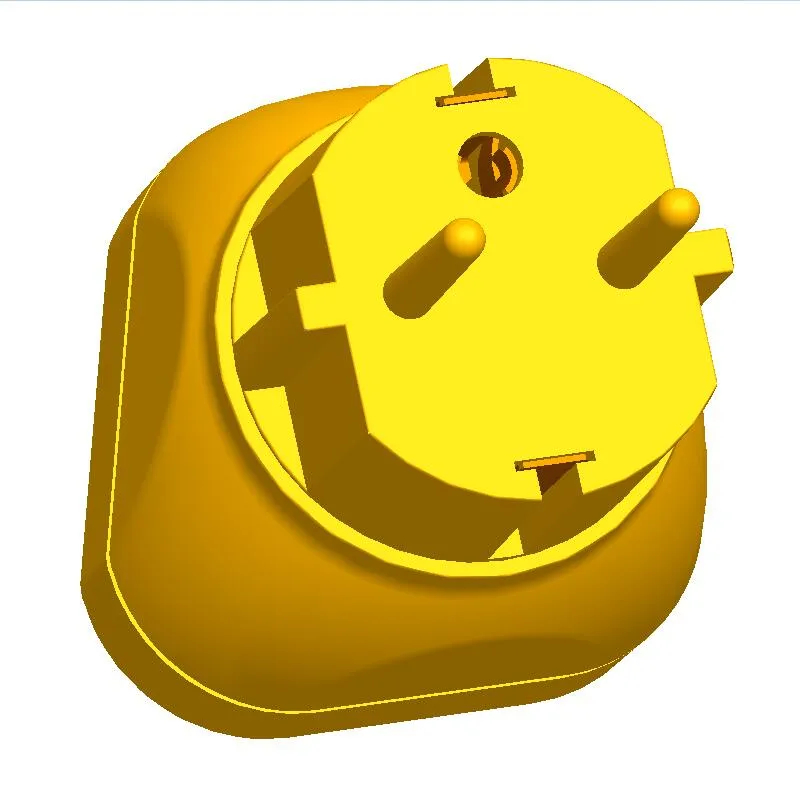

Ficha padrão	Tipo F (CEE 7/4, "Schuko"), norma europeia
Gama de tensão de funcionamento	250 V CA, 10 a/16 a (padrão para fichas Schuko)
Intervalo de temperatura de funcionamento	- 10 ° C ~ 50 ° C
Tolerância à humidade	10% ~ 90% HR (sem condensação)
Classificação da corrente do perno	Máx. 0,5A (apenas corrente de ligação à terra)
Compatibilidade do cabo	Adequado para cabos de aterramento ESD de 2 a 6mm²
Segurança e conformidade	Em conformidade com as normas ESD (ANSI/ESD S6.1, IEC 61340). CE, RoHS
Função de tecla	Ligação à terra e ligação à terra para o controlo ESD
Aplicação	Áreas protegidas contra ESD (APE), oficinas, linhas de montagem de eletrônicos
Método de instalação	Suporte de montagem na secretária/montagem na parede (com suporte opcional)
Características de segurança	Caixa de plástico isolada, Protecção contra sobrecorrente através de resistência de 1MΩ
Período de garantia	12 meses contra defeitos de fabrico
Especificação de Embalagem	1 saco/PE; 200 peças/saco de exportação
Detalhes da caixa	Tamanho: 53 × 30 × 37 cm; peso bruto: 8 kg/ctn; peso líquido: 7,5 kg/ctn
Carregamento de paletes	50 caixas de cartão por palete padrão (tamanho da palete: 1200 × 1000 mm)

⚙️ Manual de Funcionamento para o Ponto de Ligação Amarelo à Terra

🎯 Finalidade principal: Fornecer uma ligação à terra controlada para equipamento e pessoal sensíveis a ESD, adequada para utilização numa área protegida por eletrostáticos (EPA)

Passos de Instalação

1. Posicionamento Montar o ponto de ligação à terra numa bancada protegida por ESD ou numa área protegida por eletrostático (EPA).

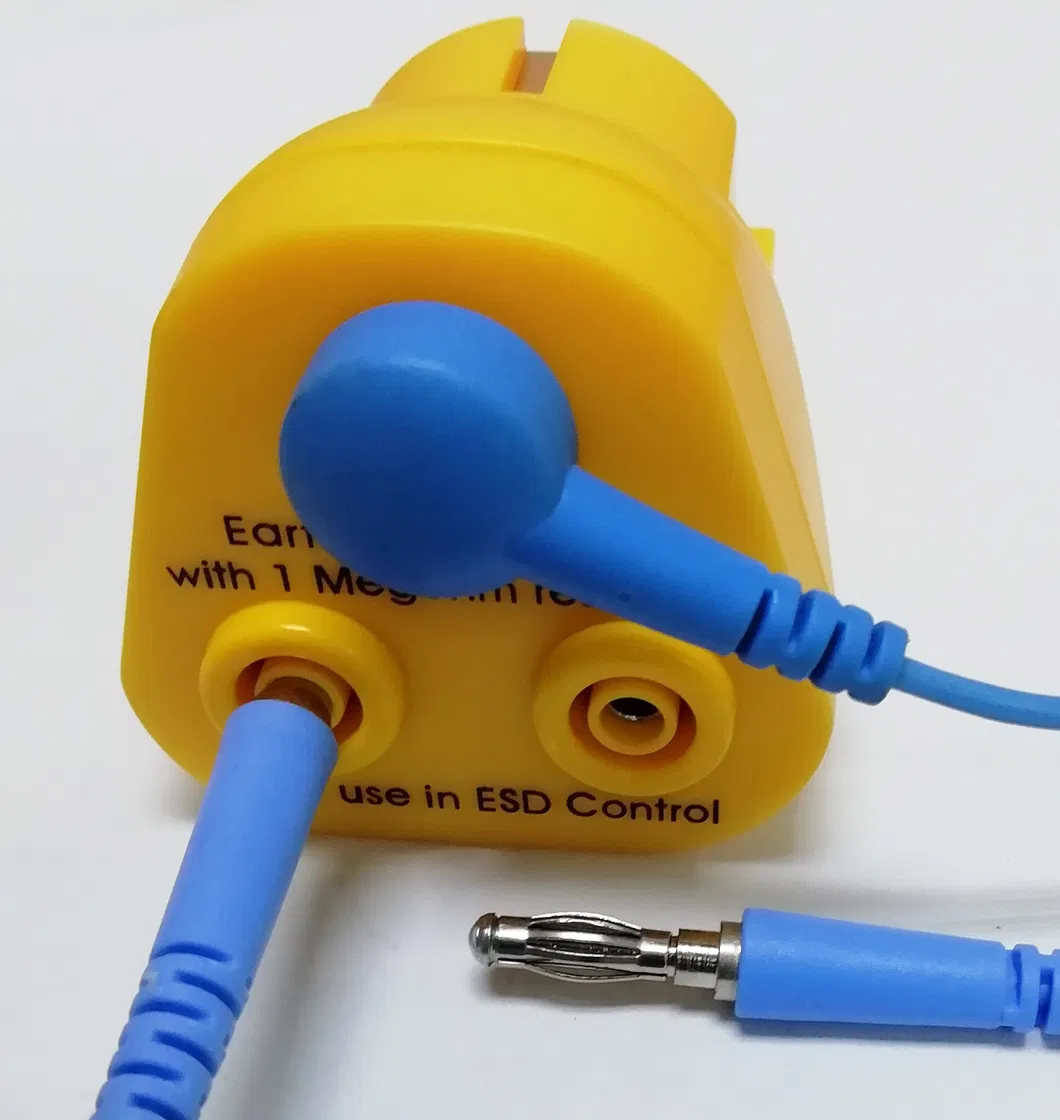

2. Conexão Conecte a pulseira antiestática/tapete de bancada aos pinos metálicos na parte frontal da unidade.

3. Fonte de Alimentação Ligue a uma tomada de 3 pinos padrão da UE; a unidade consegue estabelecer ligação à terra através do pino de terra da rede, com uma resistência de 1 Megohm incorporada para protecção de segurança.

Especificações de Funcionamento

1. Ativação de Função A unidade fornece um caminho de aterramento compatível imediatamente após ser ligada.

2. Verificação Regular Testar a resistência do circuito de aterramento para garantir que a resistência total (incluindo o resistor de 1 Megohm) atenda às especificações técnicas.

3. Instruções de Segurança O resistor de 1 Megohm é um componente central para proteção do pessoal - nunca remova nem contorne.

Requisitos de Manutenção

1. Inspeção Visual Verifique regularmente a unidade quanto a danos, fissuras ou corrosão.

2. Método de Limpeza Limpar apenas com um pano seco e macio; não utilizar solventes nem produtos de limpeza abrasivos.

3. Teste de Desempenho Verifique se a continuidade do aterramento está normal e se o valor da resistência atende ao padrão.

4. Norma de Substituição Substitua imediatamente a unidade se estiver danificada, avariada ou fora da especificação; não tente reparar.

📦 Categorias de Produtos ESD & Sala Limpa

Categoria	Principais Produtos
Embalagem ESD	Sacos de proteção, sacos com barreira de humidade (MBB), sacos e tubos antiestáticos cor-de-rosa, caixas de saco, tabuleiros, fita Kapton.
Oficina & Flooring	Revestimento ESD (texturizado/suave), fitas para o chão, tapetes aderentes, caixas condutoras de resíduos, carrinhos de arame, Carros de circulação.
Ligação à terra do pessoal	Alças de pulso e cabos de bobina ESD, alças de calcanhar/dedo do pé, suportes, peças de vestuário ESD, meias, Luvas.
Teste e Controlo	Ionizadores, medidores de teste ESD, fichas de ligação à terra, fitas de junção e ferramentas, rolos de estêncil.
Materiais para Salas Limpas	Suprimentos de escritório antiestáticos, gabinetes ESD Dry, racks PCB.

❓ Perguntas Frequentes (FAQ)

Como funciona este plugue de aterramento ESD?

O plugue de aterramento ESD conecta-se diretamente a uma tomada elétrica padrão tipo F (Schuko) da UE, utilizando o pino de aterramento da rede elétrica para desviar com segurança as cargas eletrostáticas acumuladas no pessoal ou equipamentos para a terra.

Qual a função da resistência de 1 Megohm integrada?

A resistência de 1 MΩ integrada em cada conector atua como um recurso de segurança essencial para o usuário, limitando a corrente elétrica em caso de falha de energia acidental e protegendo contra choques elétricos perigosos.

Quais dispositivos posso conectar a este plugue?

Graças aos seus conectores versáteis (1 terminal de parafuso M5 e 2 pernos de 10 mm), é ideal para conectar simultaneamente pulseiras ESD, tapetes de bancada de trabalho e cabos de aterramento de equipamentos de proteção ESD.

Quais são os padrões de conformidade técnica do produto?

O plugue atende aos padrões de conformidade das normas internacionais de controle ESD, incluindo ANSI/ESD S6.1 e IEC 61340, além de possuir as certificações de segurança CE e RoHS.

Como deve ser feita a manutenção e teste do plugue de aterramento?

Recomenda-se realizar inspeções visuais periódicas à procura de danos ou rachaduras e testar a resistência do circuito regularmente para assegurar que a proteção de 1 Megohm está funcionando corretamente. Limpe apenas com pano seco e macio; não tente reparar unidades danificadas.
