Para blocos de distribuição de energia, os blocos de terminais podem ser interligados entre si usando os eixos condutores, o plug-in correspondente pontes podem ser encontrados nos acessórios na parte inferior.
| Método de ligação | Em linha |
| Número de Linhas | 1 |
| Potencial elétrico | 1 |
| Número de conexões | 6 |
| Abra o Painel Lateral | Nenhum |
| Materiais de isolamento | PA |
| Grau de retardante (UL94) | V0 |
| Campo de aplicação | Conexão elétrica, indústria, etc. |
| Cores disponíveis | Cinzento, cinzento escuro, verde amarelo, nata, orange, preto, vermelho, azul, branco, roxo, brown |
| Comprimento de decapagem | 8 mm - 10 mm |
| Secção condutor rígida | 0,14 mm² - 4 mm² |
| Secção condutor flexível | 0,14 mm² - 2,5 mm² |
| Condutor rígido AWG | 26 - 12 |
| Condutor flexível AWG | 26 - 14 |
| Espessura | 19,6 mm |
| Largura | 28,8 mm |
| Altura | 21,7 mm |
| Temp. ambiente (operação) | -60 °C - 105 °C (curto prazo RTI) |
| Temp. ambiente (armazenamento) | -25 °C - 60 °C (curto prazo -60 °C a +70 °C) |
| Temp. ambiente (montagem) | -5 °C - 70 °C |
| Temp. ambiente (execução) | -5 °C - 70 °C |
| Humidade admissível | 30 % - 70 % |
| Grau de retardante (UL94) | V0 |
| Materiais de isolamento | PA |
| Grupo de isolamento | I |
| Teste padrão | IEC 60947-7-1 |
| Nível de poluição | 3 |
| Classe de sobretensão | III |
| Tensão nominal (III/3) | 690V |
| Corrente nominal (III/3) | 24A |
| Tensão de surto nominal | 8kV |
| Requisitos, queda de tensão | Passou no teste |
| Queda de tensão | Passou no teste |
| Subida de temperatura | Passou no teste |
| RoHS | Sem excesso de substâncias nocivas |

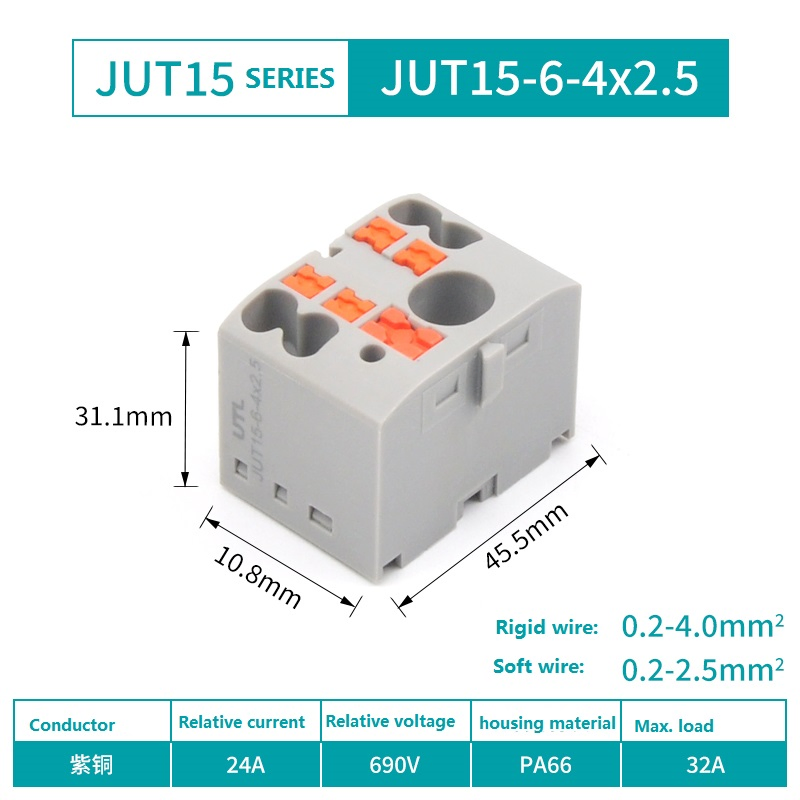

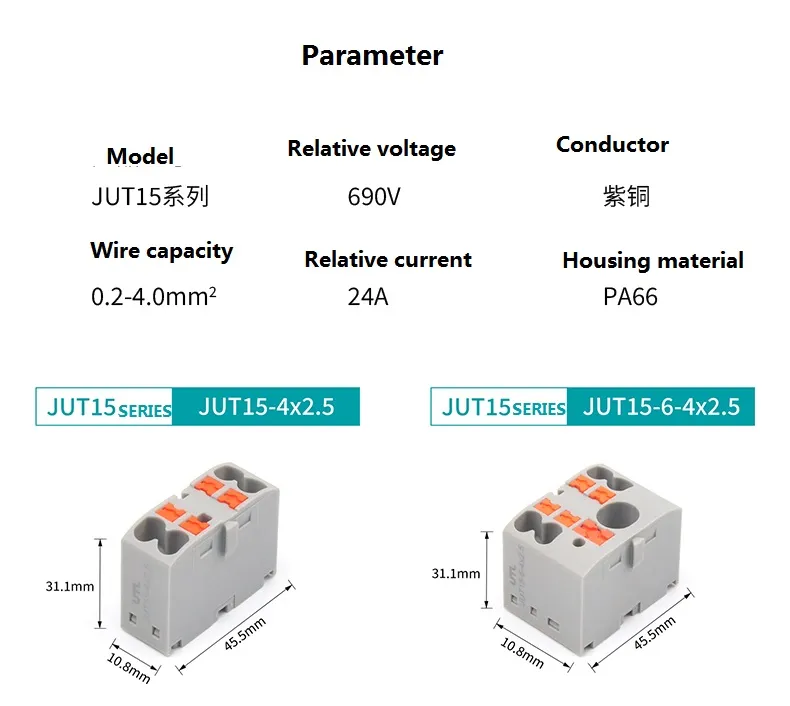

Este bloco de terminais suporta uma corrente de trabalho de 24 A e uma tensão nominal de funcionamento de até 690 V (conforme padrão IEC 60947-7-1).

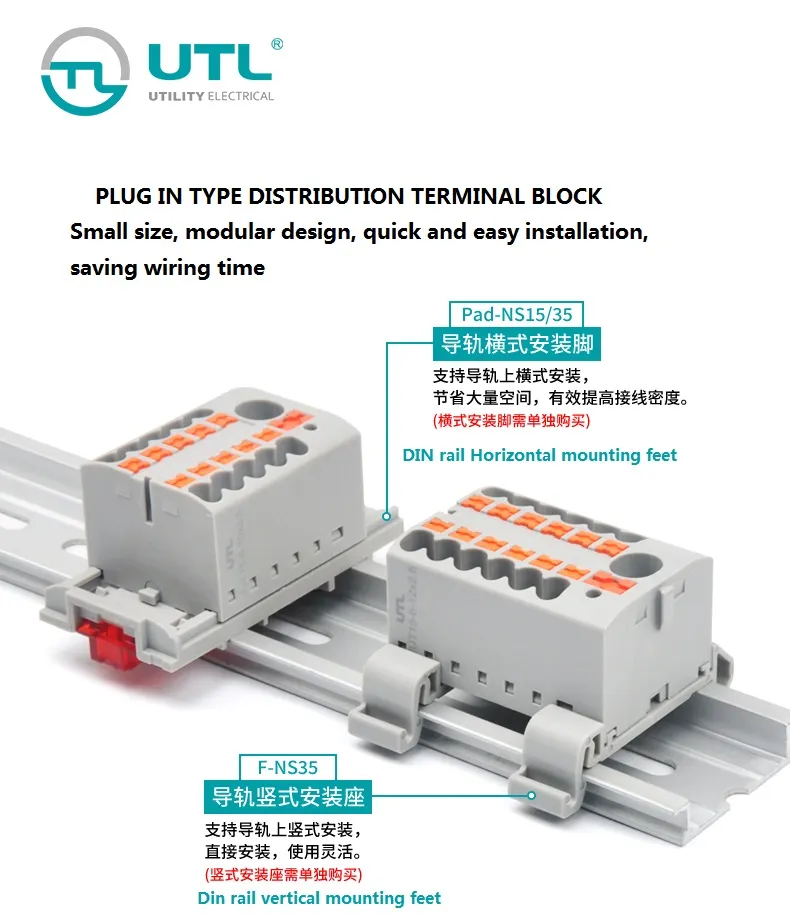

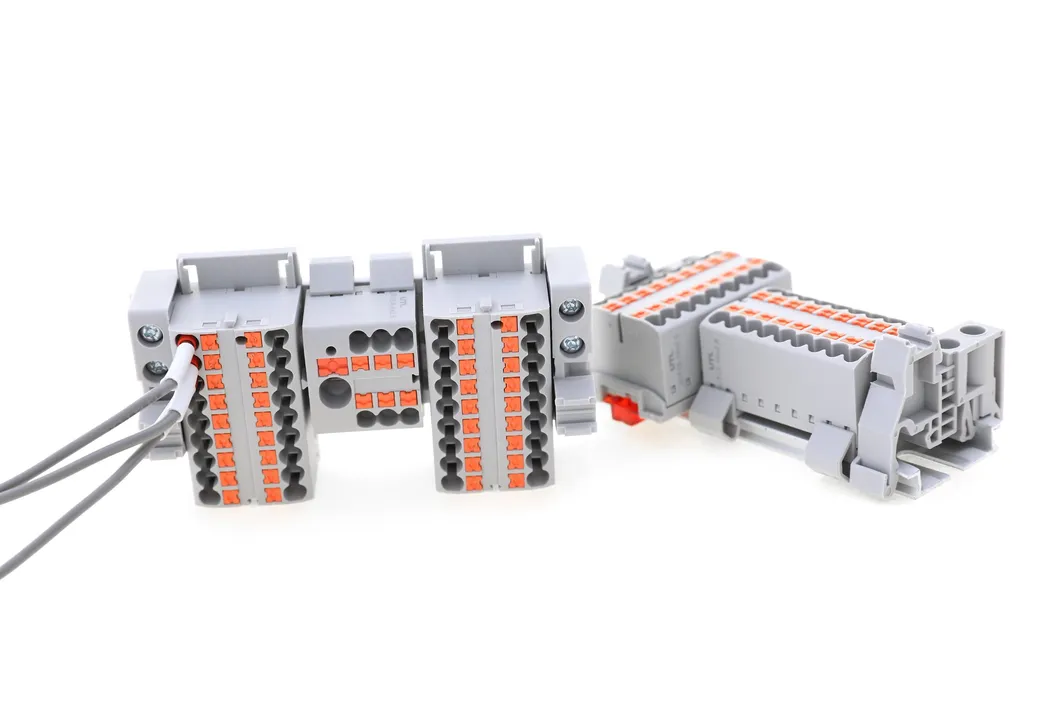

Pode ser instalado de forma flexível em trilhos DIN NS 35/7.5 e NS 35/15, tanto na vertical quanto paralelo, além de suportar instalação direta ou por adesivos.
Suporta condutores rígidos de 0,14 mm² a 4 mm² (AWG 26 - 12) e condutores flexíveis de 0,14 mm² a 2,5 mm² (AWG 26 - 14).
Devido ao design compacto e à possibilidade de instalação em várias orientações na calha DIN, economiza até 50% do espaço no trilho comparado a conexões tradicionais.

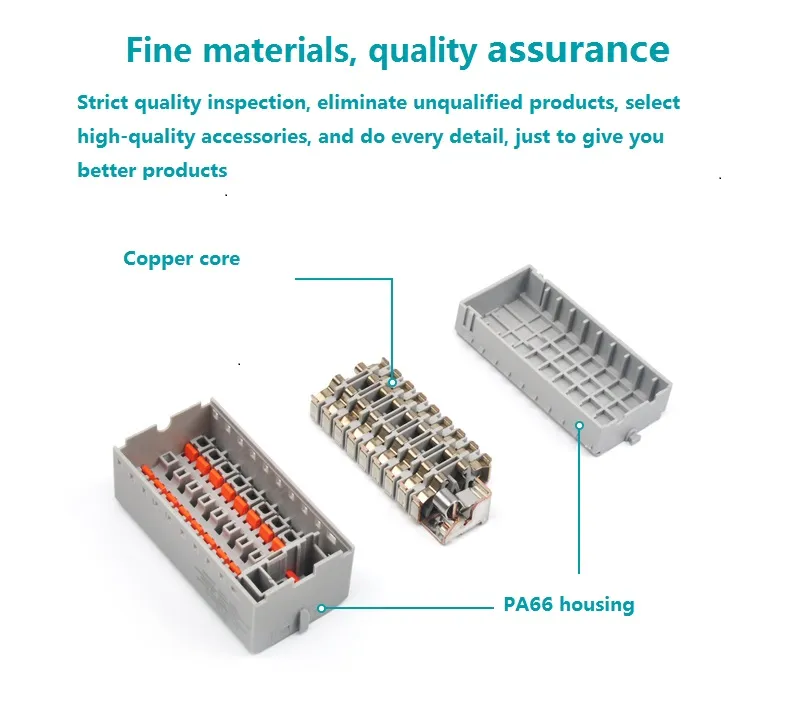

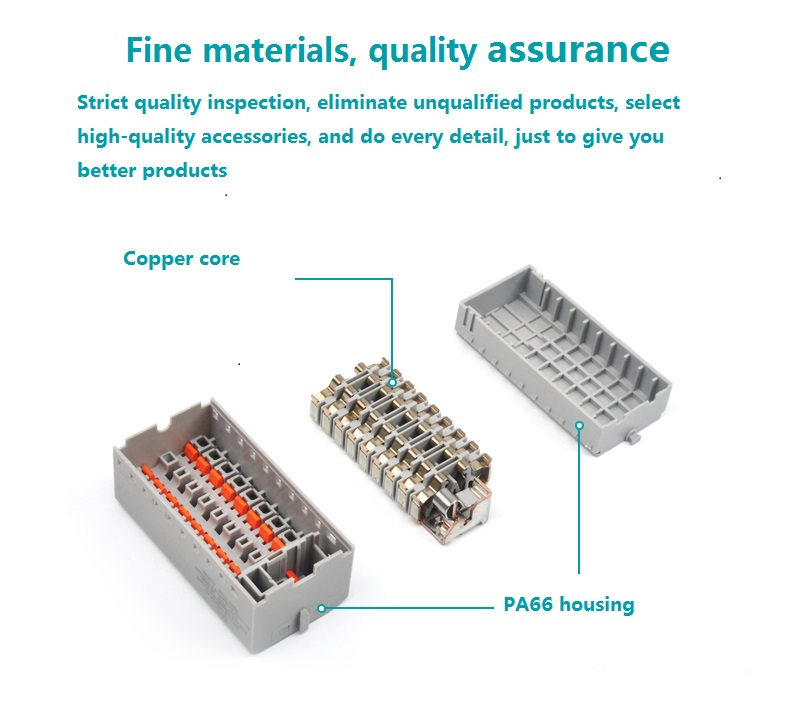

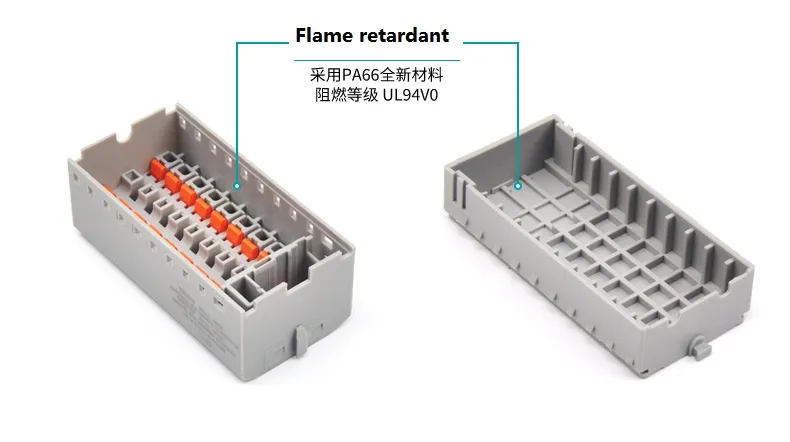

O invólucro do terminal é fabricado em Poliamida (PA) de alta qualidade, classificado com grau de retardamento de chama UL94 V0.
Sim, o produto está em conformidade com as diretivas RoHS, garantindo a ausência de substâncias perigosas em excesso.
